Комплексный подход к планированию операций многостадийного гидроразрыва пласта как инструмент повышения добычи в условиях низкопроницаемых трещиноватых коллекторов
Введение
Масштабная разработка залежей трудноизвлекаемых запасов – низкопроницаемых трещиноватых коллекторов, таких как пласты баженовской свиты, в Российской Федерации начата относительно недавно и в настоящее время находится на стадии проведения опытно-промышленных работ (ОПР). Результаты ОПР свидетельствуют о недостижении прогнозных дебитов скважин после выполненных обработок, в связи с чем потребовался комплексный подход, учитывающий аспекты геолого-геомеханического строения пласта и технологических параметров воздействия. В настоящее время одним из основных подходов к разработке таких нетрадиционных объектов, как баженовская свита, является создание «искусственного коллектора», или стимулированного объема пласта (SRV), представляющего собой разветвленную сеть трещин, которая позволяет дренировать значительную часть пласта. В данной работе рассмотрен комплексный подход к проектированию, моделированию и проведению многостайного гидроразрыва пласта (МГРП) в условиях низкопроницаемого трещиноватого коллектора – баженовской свиты, учитывающий как геолого-геомеханические особенности объекта, так и технологические параметры проведения операций МГРП. В результате применения данного подхода разработан и внедрен план выполнения МГРП, позволивший увеличить стартовый дебит нефти и накопленную добычу в сравнении с аналогичными параметрами ранее пробуренных скважин
Подготовка геомеханической модели
Для пластов баженовской свиты характерны наличие локальных дизъюнктивных нарушений, естественная трещиноватость, а также неоднородное напряженно-деформированное состояние. Следовательно, для качественного моделирования МГРП в горизонтальной скважине (ГС) с учетом формирования разветвленной сети трещин сначала необходимо построить геолого-геомеханическую 3D модель пласта, провести оценку дизъюнктивных нарушений, построить модель естественной трещиноватости в районе проектируемой скважины, а также 1D геомеханическую модель пласта для точек инициации трещин – стадий МГРП. 1D геомеханическая модель, подготавливаемая для каждой стадии МГРП, представляет собой вертикальный разрез целевого и перекрывающих пластов с определением основных геомеханических параметров: модуля Юнга, коэффициента Пуассона, минимального горизонтального напряжения и др. Результатом выполненного в коммерческом программном обеспечении расчета инверсионной модели напряжений являются карты плотности, угла падения и простирания трещин каждого типа: сдвига, растяжения, сжатия. При помощи программного комплекса (ПК) «РОСТ МГРП» осуществляется построение двумерной модели дискретной сети трещин DFN (Discret Fracture Network) для трещин каждого типа в каждой расчетной ячейке области моделирования. Число трещин в ячейке нормируется по минимальному и максимальному значениям плотности их распределения, полученной в результате расчета инверсионной модели напряжений. Итогом построения DFN модели естественной трещиноватости является карта трещин с заданными координатами и азимутом падения каждой трещины.
Полученные результаты проведения МГРП в скважинах, пробуренных на баженовскую свиту, и результаты моделирования добычи нефти по дизайну инжинирингового центра МФТИ Позволяют сделать вывод об эффективности комплексного подхода к проектированию, моделированию и проведению операций гидроразрыва пластов баженовской свиты.
Еще одним результатом построения 3D геолого-геомеханической модели пласта, используемым в ПК «РОСТ МГРП», является карта поля напряжений моделируемого участка, которая представляет собой значения минимального и максимального горизонтальных напряжений (учет анизотропии) и значения азимута максимального напряжения (азимут преимущественного распространения трещин ГРП) в каждой расчетной ячейке области моделирования.
Подготовка дизайна ГРП
По результатам ретроспективного анализа были выделены два основных дизайна ГРП, применяемых в скважинах баженовской свиты: на гибридной системе жидкости и на сшитом геле. На опытно-промышленном участке месторождения Х пробурены скважины, вскрывающие продуктивные интервалы баженовской свиты. Во всех скважинах реализованы

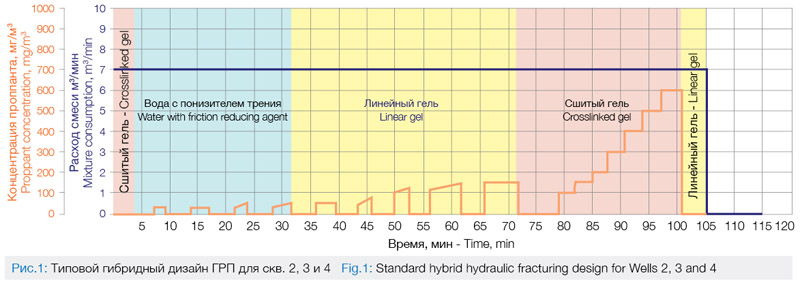

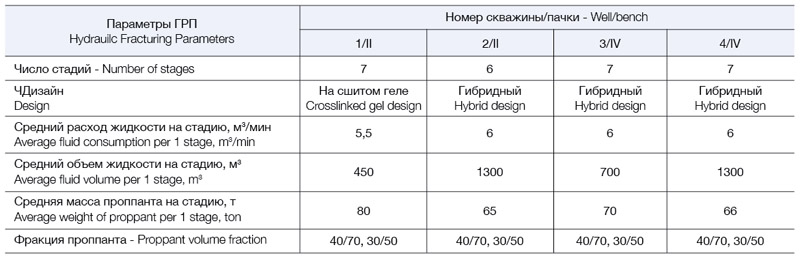

По результатам ретроспективного анализа были выделены два основных дизайна ГРП, применяемых в скважинах баженовской свиты: на гибридной системе жидкости и на сшитом геле. На опытно-промышленном участке месторождения Х пробурены скважины, вскрывающие продуктивные интервалы баженовской свиты. Во всех скважинах реализованы типовые ГРП, их основные показатели представлены в таблице. В скв. 1 с зарезкой бокового ствола был проведен семистадийный МГРП на сшитом геле, расход которого составил 5,5 м3/мин. ГРП на сшитом геле включает проведение операции исключительно на высоковязком геле с постоянным увеличением концентрации проппанта. Гидроразрыв пласта на сшитом геле имеет следующие преимущества: – возможность использования проппанта крупных фракций; – высокая конечная концентрация проппанта; – отсутствие проблемы оседания проппанта в призабойной зоне пласта; – достаточная ширина трещины ГРП для переноса проппанта. Помимо преимуществ, существуют и недостатки, к которым можно отнести следующие. – Возможный рост трещиныв высоту (в зависимости от особенностей профиля механических свойств), что увеличивает вероятность вскрытия нецелевых интервалов. – Подход стандартен для мощных проницаемых пластов, являющихся полной противоположностью пластам баженовской свиты. – Закачиваемый в пласт под высоким давлением сшитый гель после размещения проппанта под действием деструктора образует в трещине трудноудаляемый осадок, что снижает проводимость трещины ГРП. Основное ограничением применения дизайна ГРП на сшитом геле в пластах баженовской свиты – отсутствие формирования стимулированного объема пласта. Образование малоразветвленной сети трещин или преимущественно планарных трещин происходит прежде всего из-за высокой вязкости жидкости, в результате чего чаще всего реализуется сценарий пересечения гидравлической трещины ГРП и естественной трещины без раскрытия и последующего закрепления последней [5]. Такой подход может применяться для приобщения структурных нарушений. Кроме того, проведение стандартного ГРП на сшитом геле предполагает использование меньших объемов жидкости, что является причиной меньшей гидравлической полудлины создаваемых трещин, следовательно, снижается вероятность пересечения естественной трещины и трещины ГРП. Гибридный дизайн предполагает применение различных типов жидкости в ходе одной операции ГРП. Использование большого объема маловязкой жидкости способствует удлинению техногенных трещин и более активному формированию их разветвленной сети (рис. 1). Для закрепления проппантом созданных гидравлических трещин используется большое количество проппантных пачек. Однако при проведении данного типа ГРП закачивается большое количество жидкости, что приводит к следующим осложнениям: – формирование гидродинамически не связанных участков сети трещин;

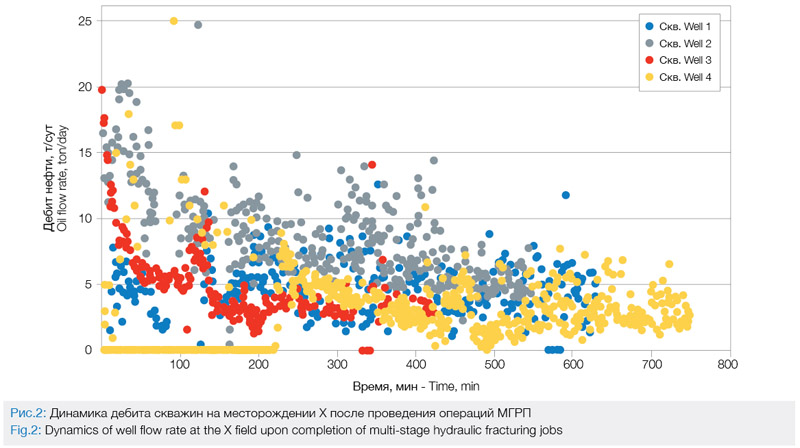

– наполнение трещин проппантом малой концентрации, что в процессе работы скважины снижает ширину и проводимость трещины до нулевых значений; – разрушение и вдавливание проппанта в стенки трещины вследствие его низкой концентрации. Анализ значений стартовых дебитов, а также тренда их падения показал, что скв. 4 и 1 имеют схожие стартовые дебиты и накопленную добычу (рис. 2). У скв. 4 стартовый дебит выше, но в процессе отбора жидкости произошло его быстрое падение. Одной из причин является потеря части SRV из-за смыкания незакрепленных трещин либо трещин, с малой концентрацией проппанта по причине его вдавливания в стенки трещины ГРП. Скв. 1 имеет меньший стартовый дебит, однако текущий дебит стабилен в течение почти 2 лет. МГРП в данной скважине проведен на сшитом геле, что приводит к формированию преимущественно планарных трещин. Скв. 2 и 3 характеризуются более высокими стартовыми и текущими дебитами, а также

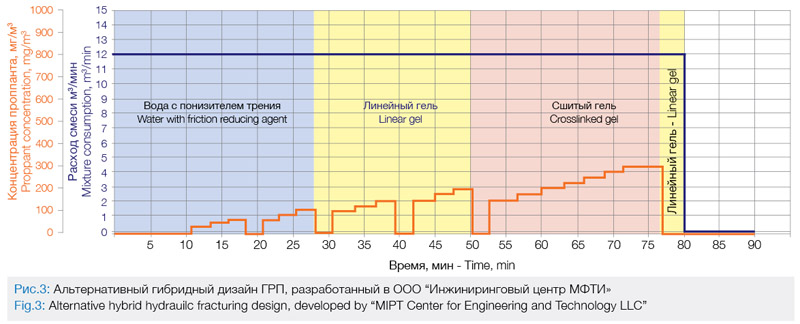

более высокой накопленной добычей. В скв. 3 использовано меньше жидкости ГРП при неизменной средней массе проппанта, т.е. создана сеть трещин с повышенной концентрацией проппанта. Вследствие этого проводимость трещин в процессе работы снижается менее значительно. В скв. 2 ситуация схожа с ситуацией в скв. 4. Аналогичный дизайн закачки позволил добиться максимального стартового дебита (около 20 т/сут), однако в дальнейшим произошло его резкое падение. С учетом накопленного опыта проведения гидроразрыва пластов баженовской свиты, анализа работы скважин после ГРП, геолого-геомеханических факторов (неоднородное поле напряжений, карта естественной трещиноватости в окрестностях скважины, 1D геомеханическая модель для каждой стадии), а также мирового опыта разработки сланцевых залежей специалистами Инжиниронгового центра МФТИ и Технологического центра «Бажен» для условий баженовской свиты разработан альтернативный дизайн МГРП (рис. 3).
Он представляет собой гибридный ГРП, включающий три различных типа жидкости: воду с понизителем трения, линейный и сшитый гели. Во избежание деградации сети трещин снижен общий объем жидкости за счет уменьшения объема жидкости продавки между слаговыми пачками. Использование большой доли маловязкой жидкости способствует более активному формированию сети трещин. Для наиболее равномерного закрепления сформированной сети трещин предлагается закачка проппантных пачек с постепенным увеличением концентрации проппанта, что способствует закреплению более мелких и удаленных трещин в отличие от типового дизайна ГРП. Также пошаговое увеличение концентрации проппанта способствует увеличению проводимости трещин по мере приближения удаленной стимулированной зоны пласта к призабойной. Для переноса проппанта в маловязкой жидкости одним из главных факторов является использование высокорасходного флота ГРП. В данном случае высокий расход служит для поддержания раскрытия системы трещин и компенсации утечек при активации трещиноватости. Использование относительно небольшого объема сшитой жидкости обеспечивает формирование трещин в продуктивном интервале баженовской свиты. Снижение доли сшитого геля обеспечивает минимальное загрязнение трещины продуктами деструкции геля ГРП. По результатам моделирования (рис. 4) отмечается эффективное применение разработанного дизайна ГРП.
Гидродинамическое моделирование

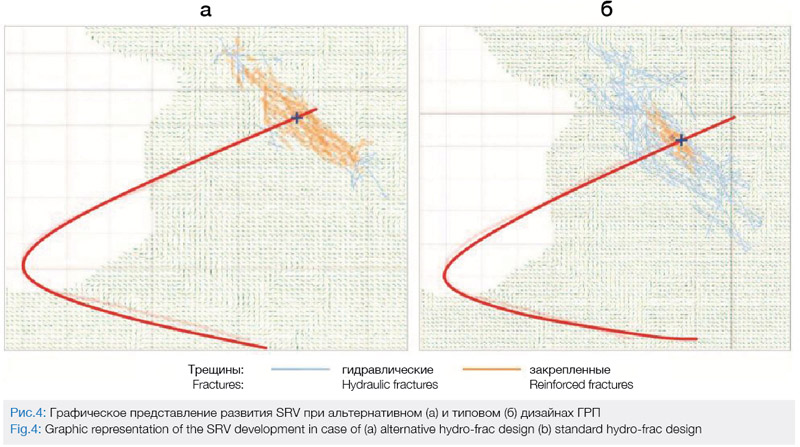

Для подтверждения эффективности проведения операций МГРП по различным планам обработки, а также прогноза дебита нефти после МГРП было проведено моделирование в гидродинамическом симуляторе PEBI. Данный симулятор позволяет рассчитывать прогнозируемый дебит жидкости и нефти с учетом сформированной сети трещин, полученной в симуляторе «РОСТ МГРП». По результатам гидродинамического моделирования стартовый дебит для ГС с 15 стадиями ГРП составляет 88 т/сут. Высокий модельный стартовый дебит позволяет сделать вывод об эффективности применения дизайна ГРП Инжинирингового центра МФТИ. В связи с этим было принято решение о проведении МГРП с альтернативным дизайном в проектируемой скв. 5. В данной скважине по результатам моделирования было запланировано проведение 15-стадийного ГРП с применением альтернативного плана обработки. Полученный SRV имеет большее число трещин, закрепленных проппантом.
Заключение (анализ полученных данных)

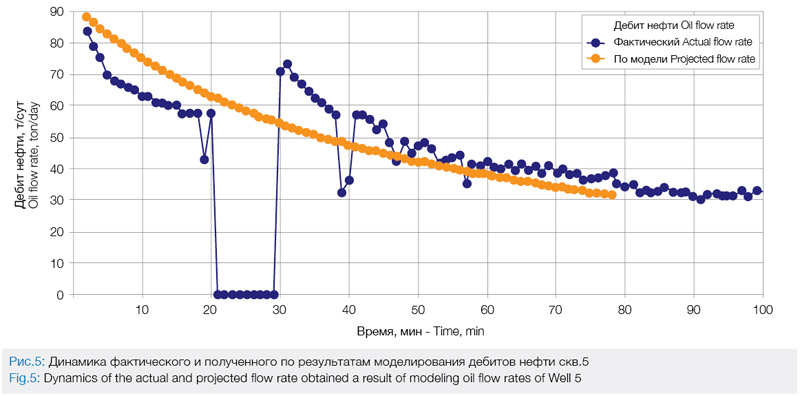

В ходе проведения операции ГРП в скв. 5 согласно утвержденному плану работ осложнений не возникло. На рис. 5 приведена динамика прогнозного и фактического дебитов нефти после вывода скв. 5 на режим. В уравнениях материального баланса при гидродинамическом моделировании учитывались объем закачанного.
флюида в ходе проведения операции МГРП, а также последующая его отработка. После отработки жидкости стартовый дебит нефти скв. 5 составил 88 т/сут, что показывает хорошую сходимость с фактическим стартовым дебитом – 83 т/сут. Фактический тренд падения добычи нефти совпадает с расчетным, что свидетельствует о достаточной прогнозной способности данной модели. Полученные результаты проведения МГРП в скважинах, пробуренных на баженовскую свиту, и результаты моделирования добычи нефти по дизайну Инжинирингового центра МФТИ позволяют сделать вывод об эффективности комплексного подхода к проектированию, моделированию и проведению операций гидроразрыва пластов баженовской свиты. МГРП, выполненный согласно разработанному дизайну, приводит к значительному увеличению стимулированного объема пласта, что подтверждается как результатами моделирования по фактическим данным закачек, так и увеличением дебита в результате обработки в 2 раза по сравнению с дебитом соседних скважин, простимулированных по типовому плану
