Total: Успешное применение плазменного резака RCT в России

Вместе с крупнейшими российскими и зарубежными операторами на месторождениях нефти Тимано-Печоры, Республики Коми, Ненецкого и Ямало-Ненецкого автономного округов успешно работает и компания Weatherford, специалисты которой неоднократно и успешно выполняли сложнейшие внутрискважинные работы в непростых климатических условиях Крайнего Севера.

Для выполнения сложных работ по извлечению прихваченного в стволах скважин инструмента и резки труб традиционно используются различные фрезы, труборезы, перфораторы, устройства для деформации труб с целью дальнейшего их подъема на поверхность.

При этом все большее число заказчиков по всему миру отдают предпочтение отлично себя зарекомендовавшему и надежному новому типу оборудования – радиальному плазменному резаку RCT™*. Этот инновационный инструмент успел неоднократно доказать свою эффективность и на сложных для разработки месторождениях российского Севера.

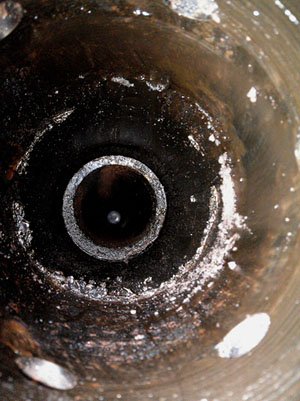

Плазменный резак RCT предназначен для резки различных типов насосно-компрессорных труб (НКТ), гибких НКТ, обсадных колонн и бурильных труб, причем при любых условиях бурения, заканчивания или разработки скважин. Его можно назвать одним из наиболее безопасных из существующих приборов для резки труб, который к тому же режет чисто, без использования взрывчатых веществ и высокотоксичных химических реагентов, а также может справиться с любыми типами труб, изготовленных из стандартных и специальных материалов. Плазменный резак обладает эффективностью, сравнимой с устройством кислотной резки, однако в нем не применяются опасные химические вещества. Рабочим материалом при этом служит специальная порошкообразная смесь металлов. Используя новейшую технологию, поджигается рабочая смесь и через сопла горелки сильный поток высокоэнергетической плазмы направляется на объект резки (трубу). Принцип действия похож на автогенную резку труб и продолжается в течение 25 миллисекунд.

Успешный опыт применения в России.
В 2013 году использование радиального плазменного трубореза и плазменного пробойника для НКТ на месторождении в Новом Уренгое позволило восстановить циркуляции в скважине, разрезать НКТ, тем самым сократив НПВ и повысив уровень безопасности работ. RCT применили для разрезания и подъема НКТ при многоступенчатых испытаниях разведочной нефтяной скважины, пробуренной на территории Полярного круга. Оператор пытался освободить прихваченную компоновку, но осевшая твердая фаза тяжелого бурового раствора препятствовала ее высвобождению. Важно было сократить непроизводительное время (НПВ) и восстановить циркуляцию в скважине. Использованный буровой раствор с добавкой барита привел к повышению гидростатического давления в месте отреза до уровня 97,2 МПа. Для ускорения операций по высвобождению трубы с применением доступного на тот момент в России оборудования и тестирования возможностей новинки специалисты компании-оператора решили применить радиальный плазменный труборез RCT, рассчитанный на давление до 68,9 МПа.

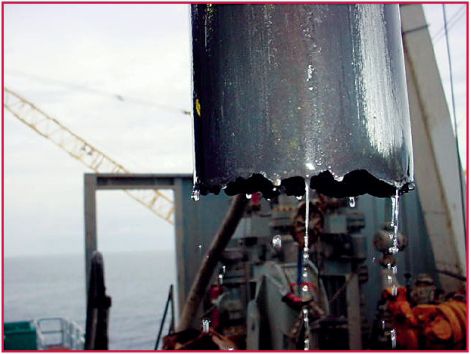

Для проведения операции сотрудники департамента Геофизические исследования скважин использовали 1,688-дюймовый плазменный пробойник (PTС™*) для создания отверстия в бурильной трубе на глубине 3500 м, чтобы создать циркуляцию с целью дальнейшего спуска трубореза. После замены бурового раствора и снижения давления до 65,8 МПа применили труборез для отрезания бурильной трубы, при этом операция была выполнена за один спуск (СПО) и эффект от проведенной манипуляции был заметен сразу. Кроме того, применение трубореза позволило избежать использования взрывчатых веществ, необходимых при задействовании альтернативных методов, что позволило осуществить все работы максимально оперативно и безопасно как для персонала, так и для окружающей среды. Благодаря точности проведенной операции удалось освободить бурильную трубу, а ее конец, не сплющенный и имеющий первоначальный внешний диаметр (ВД), был готов к дальнейшему проведению ловильных операций.

В целом применение выбранных инструментов позволило обеспечить безопасное и эффективное выполнение операции, избежать применения опасных химических реагентов и взрывчатых веществ, что в итоге повысило общую безопасность выполняемых работ и способствовало оперативному возобновлению работы в скважине и значительному сокращению НПВ. Cтоит уточнить, что подобные операции на месторождении выполнялись впоследствии неоднократно и с неизменным успехом.

Уникальная операция по освобождению пакера.
В 2014 год компания Total E&P Russie (Тоталь Разведка Разработка Россия), дочерняя структура (Российский филиал) нефтяной компании TOTAL SA, работающая на Харьягинском месторождении, решила перевести скважину, расположенную к северу от Усинска, в разряд добывающих. Частью внутрискважинных работ стала замена существующей компоновки заканчивания. Для подъема колонны потребовалось извлечь с глубины в 2000 метров установленный 7-дюймовый пакер для заканчивания, для чего нужно было предварительно разрезать 30-сантиметровый патрубок, размещенный внутри тела пакера.

Следует отметить, что традиционно для проведения такого рода манипуляций принято использовать химический труборез. Однако его применение в России ограничено, в связи с тем, что ряд входящих в его состав химических соединений запрещен к ввозу на территорию нашей страны, а их транспортировка осложнена. В связи с таможенно-логистическими сложностями необходимо было искать выход из сложившейся ситуации и альтернативные методы.

При принятии окончательного решения компания Total E&P Russie обратилась к крупнейшим сервисным подрядчикам для оценки экономической обоснованности предложенных технологических решений. И среди доступных на тот момент инструментов приоритетным для себя оператор избрал плазменный радиальный резак компании Weatherford и перестраховался, отобрав еще и механический инструмент для выполнения операций.

Тесное взаимодействие и координация усилий ряда сервисных подрядчиков, а также качественная подготовка к проведению работ помогли успешно осуществить операцию по отрезанию 30-см патрубка на значительной глубине. Стоит отметить, что ранее подобные операции по высвобождению пакера (не труб) с использованием плазменного трубореза на территории России не проводились, однако благодаря опыту и компетентности экспертов компаний Total SA (Тоталь Разведка Разработка Россия) и Weatherford к работам удалось подготовиться с должной тщательностью. В итоге, несмотря на сложность и уникальность проекта, все работы были выполнены в срок, колонна труб была поднята на поверхность, а сам отрез благодаря применению плазменного резака, позволяющего осуществить максимально точное разрезание, удалось сделать в выбранном месте, без каких-либо осложнений и с первого раза. Заказчик остался доволен полученным результатом и удовлетворен общим ходом работ.

В целом, по мнению представителей Weatherford и компаний-заказчиков, уже проверивших на практике и собственных скважинах эту инновационную разработку, у радиальных плазменных резаков отличные перспективы в России, поскольку их использование позволяет выполнять многие сложные внутрискважинные операции оперативно, безопасно и эффективно.

* RCT™ и PTC™ – торговые марки компании MCR Oil Tools, которые Weatherford использует по лицензии.

Сергей Борисенко, Сергей Турлаев (Weatherford) Поль Пейрюк (Total)
