Программно-аппаратный комплекс MudVisionRT: цифровая трансформация контроля качества буровых растворов и онлайн аналитика гидравлических скважинных моделей

Проблематика традиционного контроля

Традиционные методы контроля параметров бурового раствора, несмотря на их многолетнее применение, обладают рядом фундаментальных ограничений. Прежде всего, это дискретный характер измерений. Стандартная практика предполагает проведение замеров с интервалом в несколько часов, а в ряде случаев — лишь раз в сутки. При этом свойства бурового раствора могут изменяться значительно быстрее под воздействием различных факторов (поступление выбуренной породы, взаимодействие с пластовыми флюидами, изменения горного давления).

Не менее серьезной проблемой является субъективность измерений. Даже при строгом соблюдении методик проведения замеров разные специалисты могут получать различные результаты на одной и той же пробе раствора. Эта вариабельность обусловлена как человеческим фактором (усталость, невнимательность, различная интерпретация методик), так и особенностями используемого оборудования, его состоянием. В условиях напряженного графика буровых работ эти расхождения могут достигать критических значений.

Особую сложность представляет обеспечение стабильности параметров бурового раствора при бурении в сложных геологических условиях. Наличие проницаемых коллекторов, зон аномального пластового давления, нестабильных глинистых пород требует постоянной корректировки свойств раствора. Традиционная система контроля с ее задержками обратной связи часто не позволяет своевременно реагировать на быстро меняющиеся условия.

Кроме того, накапливается все больше данных, свидетельствующих о том, что существующая практика контроля создает потенциальный конфликт интересов. Инженер-технолог, отвечающий за приготовление и корректировку бурового раствора, зачастую самостоятельно проводит и фиксирует контрольные замеры. Такая ситуация может приводить к неосознанному или сознательному стремлению «подогнать» данные под ожидаемый результат, особенно в условиях напряженной операционной обстановки.

Технологические решения программно-аппаратного комплекса MudVisionRT

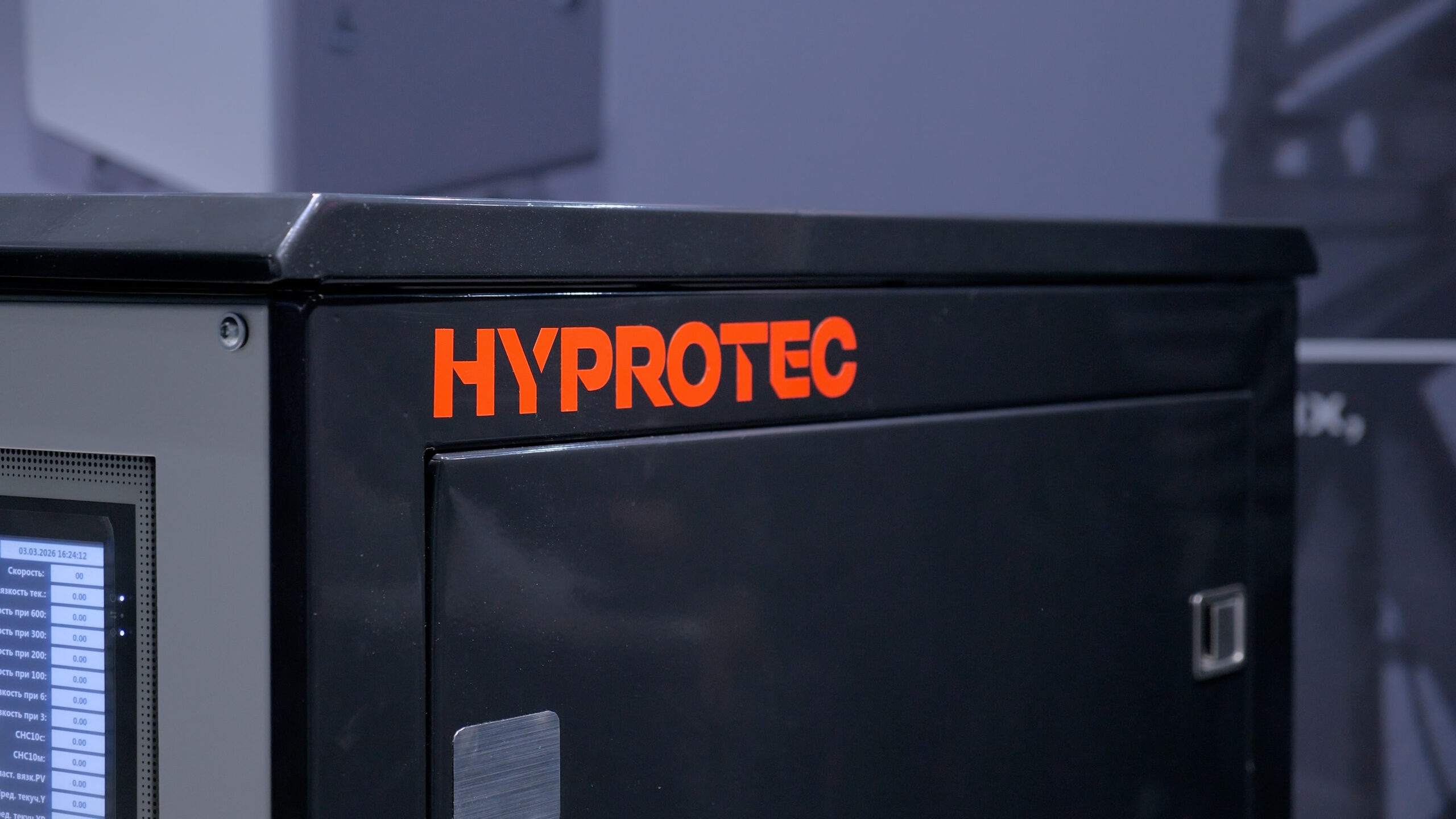

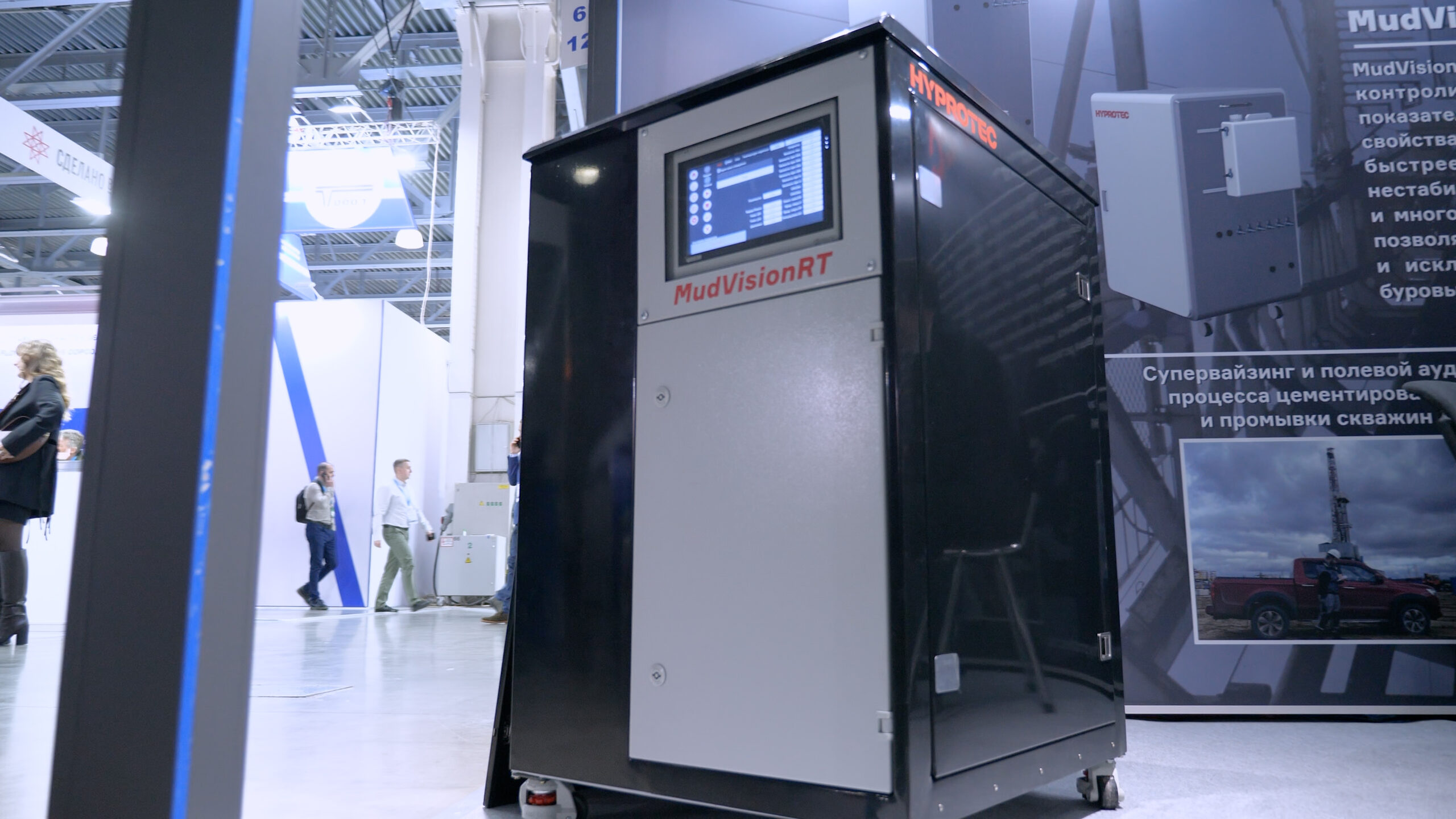

Разработанный компанией «Хайпротек» программно-аппаратный комплекс MudVisionRT представляет собой полностью автоматизированное решение, направленное на преодоление ограничений традиционных методов контроля и обеспечение измерения ключевых параметров бурового раствора в режиме реального времени. Программно-аппаратный комплекс построен по модульному принципу, что позволяет гибко адаптировать его под задачи конкретного проекта, и в автоматическом режиме, без прямого участия человека, выдает готовые результаты измерений и аналитики.

Основу программно-аппаратного комплекса составляет измерительный модуль, обеспечивающий непрерывный контроль параметров бурового раствора, включая реологию, плотность, водородный показатель, электростабильность и другие характеристики промывочной жидкости. Центральное место в нем занимает автоматический ротационный вискозиметр, позволяющий проводить измерения на шести стандартных скоростях сдвига (600, 300, 200, 100, 6, 3 об/мин) с последующим автоматическим расчетом всех производных реологических параметров — пластической вязкости, динамического напряжения сдвига, индексов течения и консистенции. Автоматический анализ по базовым параметрам проводится каждые 10–18 минут, что дает возможность оперативно реагировать на изменения и существенно повышать эффективность буровых операций.

Особое значение имеет способность программно-аппаратного комплекса в автоматическом режиме определять статическое напряжение сдвига (через 10 секунд и 10 минут), что критически важно для оценки тиксотропных свойств раствора. Благодаря тому, что в основе ПАК лежит классический ротационный вискозиметр с функцией предварительного нагрева пробы, достигается полная сходимость и идентичность результатов в сравнении с традиционными лабораторными инструментами, такими как Fann 35 и OFI 900.

Важной особенностью программно-аппаратного комплекса является его способность работать с широким спектром буровых растворов — от традиционных водных до сложных безводных и синтетических систем. Диапазон измерения плотности охватывает значения от 0,9 до 2,8 г/см³ с точностью до 0,01 г/см³, что позволяет эффективно контролировать растворы для бурения в самых разных геологических условиях. Программно-аппаратный комплекс оснащен модулем измерения электростабильности, работающим в диапазоне от 1 до 2047 В. Этот параметр имеет особое значение при контроле инвертно-эмульсионных растворов, где стабильность эмульсии напрямую влияет на реологические и фильтрационные свойства системы. Точность измерения составляет ±6%, что соответствует требованиям современных стандартов.

Температурный контроль является неотъемлемой частью программно-аппаратного комплекса. Возможность проведения измерений в диапазоне до 95°C позволяет производить замеры в условиях, максимально приближенных к пластовым, что значительно повышает репрезентативность получаемых данных. Это особенно важно при бурении глубоких скважин, где температурный градиент может существенно влиять на поведение бурового раствора. Периодичность измерений составляет 10–18 минут для полного цикла контроля основных параметров — такая частота обеспечивает получение оперативной картины изменения свойств раствора в реальном времени и позволяет своевременно реагировать на любые отклонения от заданных параметров.

Влияние внедрения программно-аппаратного комплекса на процесс строительства скважин

Теперь инженеры, как на буровой, так и в офисе, могут не только отслеживать актуальные характеристики бурового раствора, но и видеть то, как изменение этих характеристик влияет в режиме реального времени на эффективность бурения. Внедрение программно-аппаратного комплекса MudVisionRT в процесс строительства скважин делает возможным обеспечить непрерывное обновление моделей по свабированию/поршневанию, весовым моделям, актуальным значениям эквивалентной циркуляционной плотности у башмака обсадной колонны, а также показателей степени очистки ствола скважины. Теперь данные по качеству бурового раствора и гидравлическим расчетам приходят не в виде ежедневных Excel-рапортов инженеров, а в автоматическом, безлюдном, режиме непосредственно из программно-аппаратного комплекса.

Практическая значимость и преимущества внедрения

Внедрение программно-аппаратных комплексов автоматического мониторинга параметров бурового раствора приносит комплексный эффект, затрагивающий все аспекты процесса бурения. Наиболее значимым преимуществом является возможность перехода от реактивного к проактивному управлению свойствами раствора. Оперативность получения информации позволяет существенно сократить время реакции на изменение параметров раствора. Если при традиционной системе контроля между возникновением проблемы и ее обнаружением может пройти несколько часов, то автоматизированный программно-аппаратный комплекс сигнализирует об отклонениях в течение считанных минут. Это особенно важно при строительстве скважин, когда скорость принятия решений напрямую влияет на успешность операции.

Качество данных также претерпевает значительные улучшения. Исключение человеческого фактора из процесса измерений обеспечивает беспристрастность и достоверность информации. Все измерения проводятся по единому стандарту непосредственно программно-аппаратным комплексом, что исключает вариабельность результатов между разными операторами и сменами. Это создает надежную основу для принятия технологических решений как на буровой, так и в центральном офисе.

Автоматизация рутинных операций по контролю параметров раствора позволяет перераспределить человеческие ресурсы на более сложные и важные задачи. Инженеры-технологи получают возможность сосредоточиться на анализе тенденций, прогнозировании поведения системы и оптимизации рецептуры раствора, вместо выполнения монотонных операций по отбору проб и проведению замеров.

Значительный эффект достигается в области документирования и отчетности. Программно-аппаратный комплекс автоматически ведет базу данных всех проведенных измерений, обеспечивая полную прослеживаемость изменений параметров раствора на протяжении всего процесса бурения. Это не только упрощает текущую аналитику скважинных условий, но и создает ценную информационную базу для последующего анализа и оптимизации технологических процессов.

С точки зрения экономической эффективности, основными статьями экономии являются сокращение непроизводительных затрат времени за счет предотвращения осложнений и оптимизация расхода химических реагентов. Практика показывает, что даже предотвращение одного серьезного осложнения может многократно окупить затраты на внедрение программно-аппаратного комплекса автоматического мониторинга параметров буровых растворов.

Перспективы развития и интеграции

Развитие программно-аппаратных комплексов автоматического мониторинга параметров бурового раствора неразрывно связано с их интеграцией в общую цифровую инфраструктуру нефтегазовой промышленности. Наиболее перспективным направлением является объединение таких комплексов с платформами цифровых двойников бурового процесса.

Получаемые в реальном времени данные о параметрах бурового раствора могут служить ценным источником информации для калибровки и верификации гидродинамических моделей. Это позволяет создавать более точные прогнозы поведения скважины и заблаговременно идентифицировать потенциальные риски.

Большие перспективы открываются в области использования технологий искусственного интеллекта и машинного обучения для анализа накапливаемых данных. Алгоритмы способны выявлять сложные, неочевидные зависимости между различными параметрами раствора и условиями бурения, что может привести к разработке более эффективных рецептур и оптимизации режимов обработки раствора.

Интеграция с системами автоматического дозирования реагентов представляет собой следующий логический шаг в развитии автоматизации контроля бурового раствора. Создание замкнутой системы управления, где данные мониторинга напрямую используются для корректировки параметров раствора, позволит выйти на качественно новый уровень стабильности технологического процесса.

Важным направлением развития является также расширение перечня контролируемых параметров. Перспективным представляется добавление модулей для определения содержания газов в растворе, контроля размера частиц твердой фазы, мониторинга коррозионной активности. Это позволит создать комплексный программно-аппаратный комплекс контроля всех значимых параметров бурового раствора.

Заключение

Опыт разработки и внедрения программно-аппаратного комплекса MudVisionRT наглядно демонстрирует, что автоматизация контроля параметров бурового раствора перестала быть экзотической инновацией и превратилась в насущную необходимость для современных буровых проектов. Передовые разработки в этой области показывают свою конкурентоспособность и готовность к работе в реальных условиях эксплуатации.

Преимущества автоматизированного контроля проявляются на всех уровнях — от оперативного управления процессом бурения до стратегического планирования и анализа. Существенное повышение частоты измерений, исключение субъективного фактора, возможность накопления и анализа больших массивов данных — все это делает программно-аппаратные комплексы такого типа незаменимым инструментом для обеспечения безопасности и эффективности буровых работ.

Особенно важную роль такие программно-аппаратные комплексы играют при бурении в сложных геологических условиях, где требования к стабильности параметров бурового раствора достигают своего максимума. Возможность непрерывного контроля в режиме реального времени позволяет своевременно выявлять и устранять потенциальные проблемы, предотвращая их перерастание в серьезные осложнения.

Дальнейшее развитие этого направления видится в углублении интеграции программно-аппаратных комплексов мониторинга в общую цифровую инфраструктуру нефтегазовых предприятий, развитии интеллектуальных систем анализа данных и создании полностью автоматизированных комплексных систем управления. Это позволит не только повысить эффективность буровых работ, но и вывести на новый уровень промышленную безопасность и экологическую ответственность нефтегазовой отрасли.

Список литературы:

1. API Recommended Practice 13B-1. Recommended Practice for Field Testing Water-based Drilling Fluids. 2014.

2. API Recommended Practice 13B-2. Recommended Practice for Field Testing Oil-based Drilling Fluids. 2014.
